Abbiamo implementato uno shield in grado di fornire connettivita’ RS485 ad un Arduino o un Netduino.

Lo shield RS485 e’ in vendita attraverso lo shop di EtherMania.

L’immagine qui sotto riporta lo schematico mentre quella piu’ sotto il PCB del prototipo.

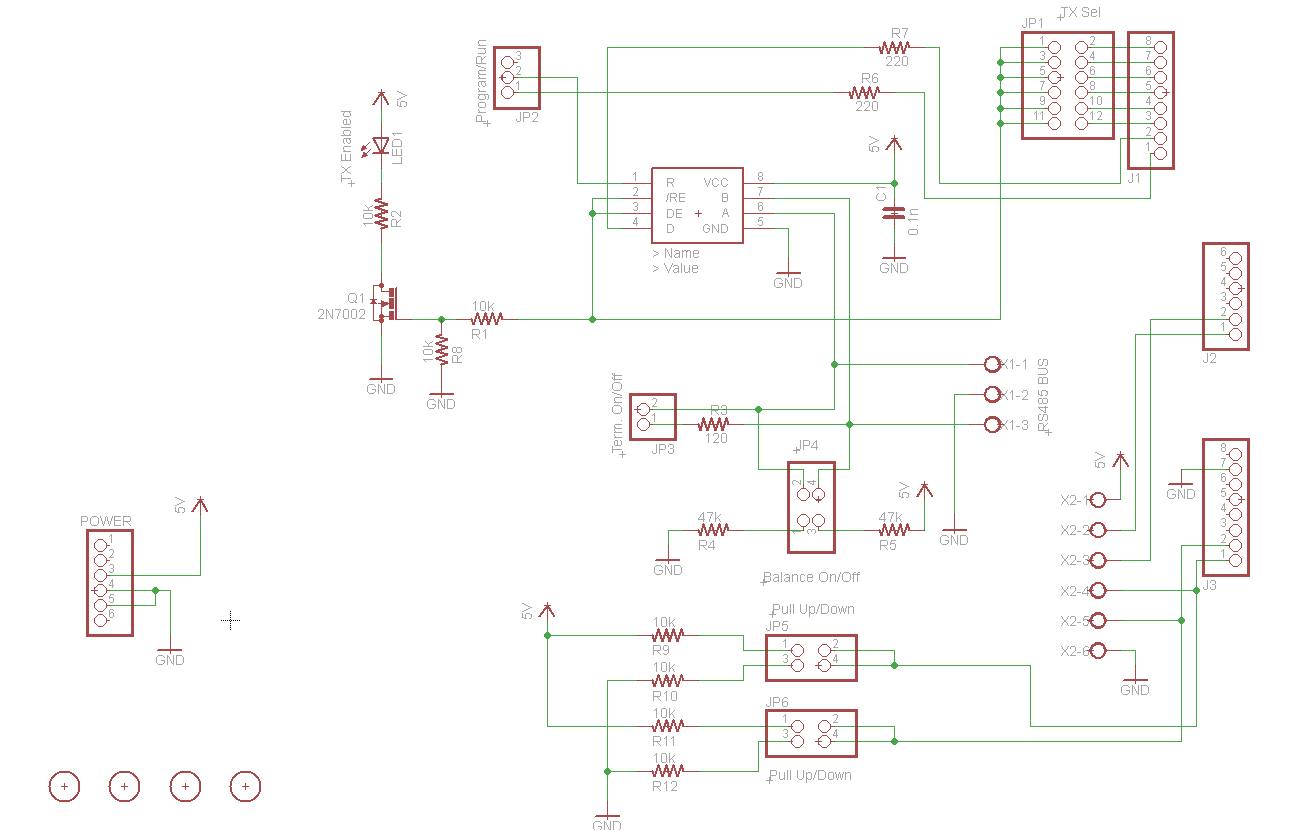

Schematico dello shield RS485 per Arduino/Netduino

Lo shield, oltre ad implementare l’interfaccia RS485, e’ dotato di connettori “a vite” sui quali sono stati riportati due ingressi analogici e due pin digitali di Arduino/Netduino.

I ponticelli presenti sullo shield permettono di attivare/disattivare la necessaria resistenza di terminazione del bus RS485 e di bilanciare il bus nonche’ di scegliere quale piedino utilizzare per attivare la trasmissione dei dati. Ulteriori ponticelli attivano/disattivano delle resistenze di pull-up o pull-down sui piedini digitali di Arduino limitando la necessita’ di utilizzare resistenze esterne nel caso in cui si vogliano utilizzare i piedini d’ingresso di Arduino per leggere lo stato di pulsanti esterni.

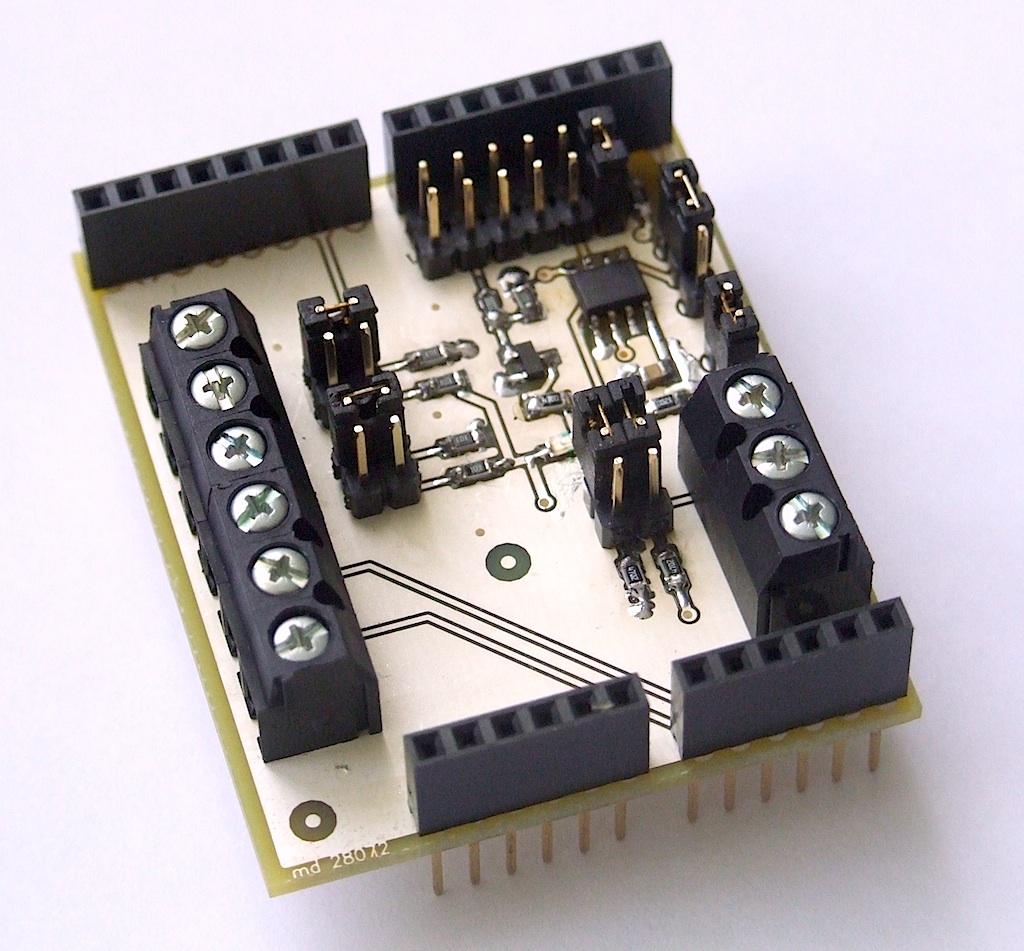

Prototipo dell'RS485 Shield

Lo shield e’ stato pensato per connettere una scheda Arduino o Netduino ad un bus RS485 e realizzare il blocco base di comunicazione nei progetti di domotica fai da te.
