Details: Aggiungere un GPS ad un Arduino non e' mai stato piu' facile. Con questo Shield GPS avete tutto l'occorrente per farlo.

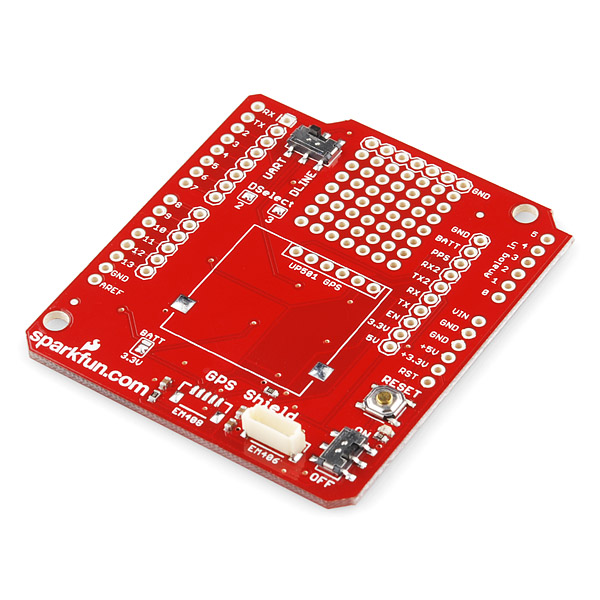

Lo shield e' popolato con un connettore per il modulo EM-406 (incluso), un potente ricevitore GPS SiRF III con antenna integrata.
I piedini TX, RX, PPS del modulo vengono riportati su un header a 2.54mm. E' presente anche una piccola zona di prototipazione veloce (1000 fori).
Sullo shield e' montato uno switch che permette di condizionare il funzionamento dei piedini TX ed RX di Arduino. Quando spostato su DLINE e' possibile scaricare lo sketch, nella posizione UART, i piedini della seriale di Arduino vengono collegati con il modulo GPS.
Lo shield e' predisposto per accettare un portabatteria per pile a bottone da 12mm. Questa, opzionalmente, permette l'alimentazione di backup del modulo GPS.

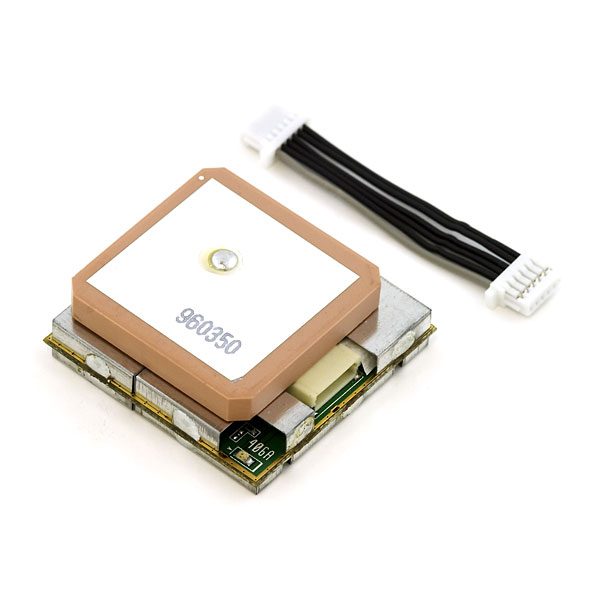

Nota: Lo shield viene fornito assieme al modulo EM-406A SiRF III con antenna integrata. Lo shield e' inoltre dotato di header di connessione con Arduino gia' saldati.
Caratteristiche:
Documenti:
- 20-Channel Receiver
- Extremely high sensitivity : -159dBm
- 10m Positional Accuracy / 5m with WAAS
- Hot Start : 1s
- Warm Start : 38s
- Cold Start : 42s
- 70mA at 4.5-6.5V
- Outputs NMEA 0183 and SiRF binary protocol
- EM-406A Datasheet
- NMEA Reference Manual
- SparkFun GPS Overview
- GPS Tutorial by Michael Simpson
- SiRF Demo Software
- Wiring Example
- mbed Example
